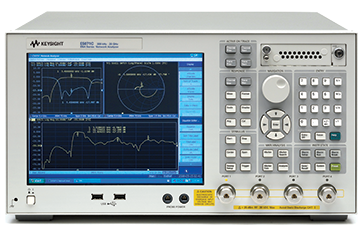

실시간 TDR 측정 E5071C-TDR 경제적이고 편리한 TDR 측정(20GHz)
E5071C-TDR 제품 스펙
- • 넓은 다이나믹 레인지 : 테스트 포트에서 > 123 dB의
다이나믹 레인지(일반(typical)) - • 빠른 측정 속도 : 전체 2포트 교정, 1601 포인트에서 41 ms
- • 낮은 트레이스 노이즈 : 70 kHz IFBW에서 0.004dB rms
- • 통합 S파라미터 테스트 세트
- • 포트옵션 : 2포트 및 4포트
- • 균형 측정(4포트 옵션)
- • 주파수 옵션 : 9 kHz - 4.5 GHz/8.5 GHz, 100kHz-4.5 GHz/
8.5 GHz(바이어스 티 사용), 300kHz-20GHz(바이어스 티 사용) - • 내장 VBA(Visual Basic for Application)
고속디지털 전송신호 측정을 위한 MOI및 셋업 파일 제공
| 표준규격 | MOI 및 셋업파일 | 테스트문서 | |
|---|---|---|---|
| USB | USB 2.0 | 제공 | 제공 |
| USB 3.0 | 제공 | 제공 | |
| USB 3.1 | 제공 | 제공 | |
| USB C 타입 | 제공 | 제공 | |
| HDMI | HDMI 1.4b | 제공 | 제공 |
| HDMI 2.0 | - | 제공 | |
| SATA | v3.0 | 제공 | 제공 |
| Displayport | v1.2 b | 제공 | 제공 |
| v1.3 | 제공 | 제공 | |
| Alt모드 | 출시예정 | 출시예정 | |
| D-PHY v3.0 | D-PHY v3.0 | - | 제공 |
| M-PHY v1.1 | - | 제공 | |
| 이더넷 | 100 BASE-TX | 제공 | 제공 |
| 10G BASE-T | 제공 | 제공 | |
| 10G BASE-KR | 제공 | 제공 | |
| 40G BASE-KR4 | 제공 | 제공 | |
| MHL | v2.0 | 제공 | 제공 |
| PCIe® | v3.0 | - | 제공 |
| Thunderbolt | v0.9 | 제공 | 제공 |

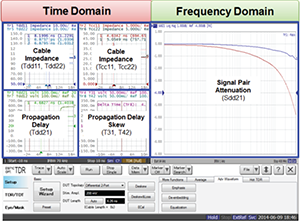

주파수영역과 시간영역의 동시측정

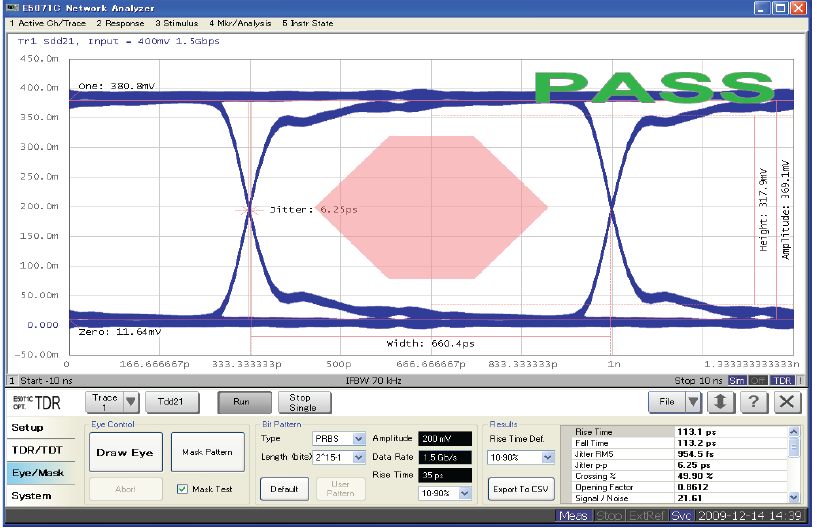

Eye-Diagram 시뮬레이션
